Mesin Peledakan Tembakan Untuk Membersihkan Sistem Perancah Cuplock Seperti Buku Besar, Jack Basis, Kepala U, Bingkai Dan Potongan Kecil Lainnya
1. Q6910 Mesin peledakan tembakan:

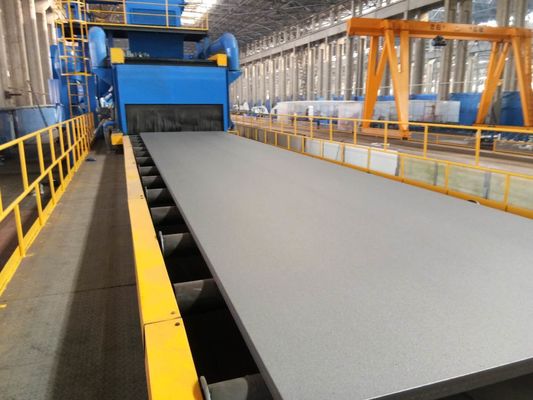

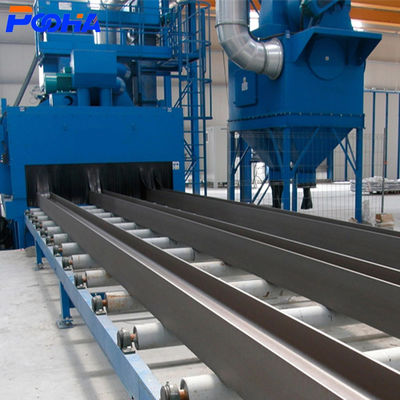

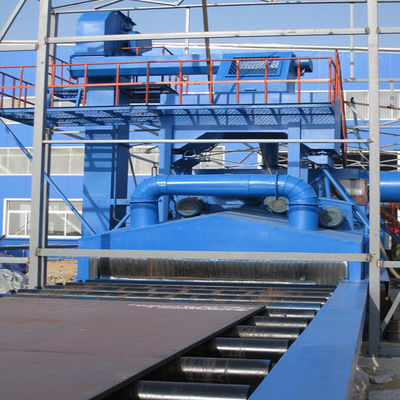

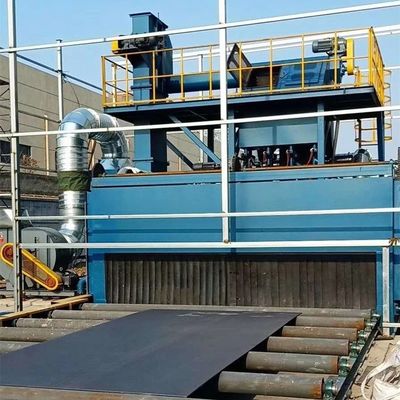

Q69 roller pass shot blasting machine adalah sejenis peralatan pretreatment multi-fungsi untuk membersihkan pelat, struktur baja, profil, pipa baja dan sebagainya. Dengan cara ini, setelah baja dirawat dengan shot blasting, ketahanan korosi produk dan komponen logam dapat ditingkatkan, ketahanan lelah pelat baja dapat ditingkatkan, dan masa pakainya dapat diperpanjang.
2. Konveyor rol
Meja rol dibagi menjadi meja rol konveyor dalam ruangan dan bagian bongkar muat meja rol konveyor (kontrol frekuensi).
Selongsong tahan aus krom tinggi digunakan untuk melindungi meja rol dari serangan proyektil.
Bersihkan ruangan
Ruang pembersih memiliki struktur kotak tipe ruang berkapasitas besar, dan dinding di dalam ruang dilapisi dengan pelat pelindung tahan aus khusus.Pekerjaan pembersihan dilakukan di ruang kapasitas tertutup
Kerekan
Lift ember terdiri dari peredam roda jarum sikloidal, rol atas dan bawah, sabuk konveyor, hopper, laras tertutup, perangkat periksa, dan perangkat penegang.
pemisah
Ini terutama terdiri dari roda gigi reduksi, konveyor sekrup, dan perangkat pemisahan. Fungsi pemisahan sekunder (pil murni, campuran pil dan campuran pasir) menjadi struktur tirai.
Mesin peledakan tembakan
Perangkat peledakan tembakan sentrifugal suspensi efisiensi tinggi diadopsi, yang terutama terdiri dari mekanisme berputar, impeller, perumahan, lengan arah, roda pemisah tembakan dan pelat pelindung.
Kontrol listrik
Sistem kontrol listrik MENGGUNAKAN kontrol konvensional untuk mewujudkan kontrol seluruh mesin, MENGGUNAKAN produksi dalam negeri komponen listrik berkualitas tinggi, memiliki keunggulan keandalan tinggi dan perawatan mudah, dll., sirkuit utama dengan pemutus sirkuit mini dan relai termal untuk mewujudkan korsleting masing-masing motor, kurangnya fase, perlindungan kelebihan beban. Dan dengan sakelar berhenti darurat, shutdown darurat yang nyaman, mencegah perluasan kecelakaan.
Sistem penghilang debu
Itu dilengkapi dengan pengumpul debu kartrid backblowing pulsa, yang terdiri dari cangkang, laras filter, instrumen kontrol pulsa, kipas dan pipa, dll. Debu dibuang di udara atas setelah dirawat oleh pengumpul debu, dengan konsentrasi emisi 120mg/m3.
3.Q6910 Parameter Produk mesin peledakan tembakan
| 1 |
Maks.Ukuran benda kerja (L*W*H) |
10000*2000*1000mm |
| 2 |
Ukuran ruang terbuka (W * H) |
2200*1200mm |
| 3 |
Maks.Berat benda kerja |
5T |
| 4 |
Selesai tingkat |
Dapat mencapai Sa2.5 (GB8923-88) |
| 5 |
Kecepatan pemrosesan |
0,5-1,5 m/mnt (Kecepatan variabel konversi frekuensi) |
| 6 |
Kekasaran permukaan |
30~75 (Tergantung pada ukuran abrasif) |
| 7 |
Sarankan abrasif
(Pengguna mempersiapkan)
|
Kawat potong baja, tembakan paduan casting: 0.5~1.5, katup suplai abrasif maks.aliran: 500 kg/menit.Kehilangan abrasif: 0,15-0,25 kg/jam/pcs.Pemuatan pertama: ~4000 kg. |
| 8 |
Catu daya listrik |
380V, 3P, 50HZ atau disesuaikan |
| 9 |
Persyaratan lubang |
Tahan air |
|
1
|
Sistem konveyor rol
|
Tenaga motor |
3*2 KW |
| Diameter rol: |
108 mm |
| Kapasitas pemuatan |
1000 kg/m |
| Jarak pemisahan rol |
800 mm |
| Kecepatan pengangkutan |
0,5-6 m/mnt (kontrol frekuensi) |
|
2
|
Sistem peledakan tembakan
|
ruang peledakan |
Bahan area pelindung: SPMn13 |
| Bahan ruangan: Q235 |
| Ruang bantu |
Dengan tirai karet untuk menyegel abrasif yang terbang keluar dari ruangan |
| Roda peledakan |
Jumlah: 10 unit |
| Struktur pisau: Garis lurus |
| Kapasitas peledakan: 10*180 kg/menit |
| Daya: 10*11 kw |
| Kecepatan: 76 m/s |
|
3
|
Sistem reklamasi abrasif
|
Konveyor sekrup
|
Menyampaikan kapasitas: 120 T/H
Diameter sekrup: 360 mm
Daya: 2*7,5 KW
Jumlah: 2 set
|
| Lift ember |
Kapasitas angkat: 120 T/H
Kecepatan angkat: 1,21 m/s
Daya: 11 kw
Jumlah: 1 set
|
| pemisah |
Jumlah pemisahan: 120 T/H
Kecepatan udara: 4-5 m/s
Daya: 7,5 kw
Kandungan limbah: 1% (Penampi multistage tipe tirai penuh dan tirai aliran)
|
|
4
|
Debu pemindahan sistem
|
Bahan penyaringan |
Kartrid fiter dilapisi poliester |
| Kuantitas |
1 set |
| Kekuatan kipas |
2*15 kw |
| Tekanan total |
2000 pa |
| Volume ventilasi |
26000 m3/H |
| Kuantitas kartrid |
24 pcs-(φ360x1000 mm) |
| Area penyaringan |
360 m2 |
| Debu jatuh cara |
Pulsa balik otomatis |
| Tingkat penyaringan |
Tahan api, Mencegah pembakaran spontan |
| Akurasi penyaringan |
1 m |
| Tingkat emisi debu |
80 mg/m3 |
| 5 |
Sistem kontrol listrik |
PLC, komponen listrik tegangan rendah, tombol |
| 6 |
Kebisingan |
85 dB (Ukur di luar bengkel) |
| 7 |
Yang lain |
Tekanan udara: 0,5-0,7 Mpa;Pemuatan pertama tembakan baja: 4000 kg (Persiapan pengguna) |
| 8 |
Total daya listrik |
Sekitar 190,5 kw |
Informasi Perdagangan:
MOQ: 1 set.
Mata Uang Penyelesaian: USD, RMB, EUR.
Modus perdagangan: FOB (FCA), CIP, CFR, CIF, DDU, DDP, Turnkey.
Jangka waktu pembayaran: deposit 30% oleh T/T, keseimbangan dibayar sebelum pengiriman atau L/C pada pandangan.
Waktu pengiriman: Dalam 15-40 hari sesuai dengan jenis mesin yang berbeda.
Seri kami:
1. Masalah pemasangan dan commissioning: Kami akan mengirim satu teknisi ke panduan dengan pemasangan dan commissioning mesin, pelanggan harus membayar tiket pulang, hotel, dan dietnya.Pelanggan harus mengatur 3-4 pekerja terampil dan menyiapkan berbagai mesin dan peralatan insallation.
2. Waktu garansi: 12 bulan sejak tanggal penyelesaian commissioning, tetapi tidak lebih dari 18 bulan sejak tanggal pengiriman.
3. Menyediakan dokumen bahasa Inggris lengkap: termasuk gambar instalasi umum, gambar desain lubang, buku manual, diagram pengkabelan listrik, buku manual listrik dan buku perawatan, dll.
4. Pengalaman yang diekspor: Banyak negara dan wilayah, seperti Amerika Serikat, Jerman, Prancis, Rusia, Inggris Raya, Australia, Malaysia, UEA, Mesir, Meksiko, Brasil, dll.
5. Suku cadang peledakan tembakan kami berkualitas tinggi dengan Cr20S High Chrome, ZGMn13, dll.
